Im Zuge der Entwicklungen mit dem open micro Prozessor habe ich auch einen Leistungsdimmer für LED-Beleuchtungen entworfen. Er arbeitet nach dem Pulsweitenmodulationsprinzip und hat damit einen guten Wirkungsgrad
![](../../images/pictures/65dee28c/dimmer-mit-pwm-fertig-schaltplan.jpg?w=438&h=257)

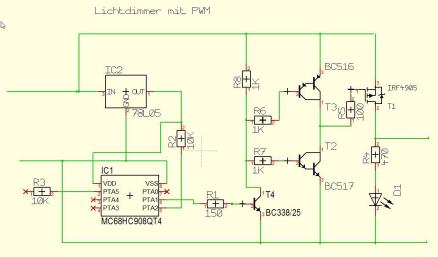

Die Erklärung dafür dürfte kaum notwendig sein. Hier wird alles vom Programm gesteuert. Der Power-MOS-FET wird von einer Gegentaktendstufe angesteuert. Das sichert steile Umschaltflanken und damit eine geringe Verlustleistung.
